プラント・工場向け3D測量
プラント・工場内の複雑な配管や設備を3Dスキャンし、
正確な現況データで設備改修・レイアウト変更を効率化します。
プラントや工場では、長年の増改築により配管・ダクト・設備が複雑に入り組み、既存図面と実態が一致していないケースが多くあります。 3Dレーザースキャナで現況を丸ごとデジタル化することで、配管ルートや設備配置を正確に把握。干渉チェックやレイアウト変更の検討をPC上で行えるようになり、計画精度の向上と工期短縮を同時に実現します。
こんな課題はありませんか？
配管が複雑で既存図面が実態と一致しない
設備改修の干渉チェックが困難
工場レイアウト変更の検討に正確な現況データが必要
定期修繕時の配管ルート検討に時間がかかる
3D測量による解決策
配管・設備の3Dモデル化
地上レーザースキャナで取得した点群データから、配管・ダクト・設備を3Dモデル化します。既存図面との差異を可視化し、現況を正確に把握。設備改修やレイアウト変更時の干渉チェックをPC上で実施でき、現場での手戻りを大幅に削減します。
導入効果：干渉チェック工数80%削減
レイアウト変更シミュレーション
3Dスキャンで取得した工場内の現況データをもとに、設備移設やライン増設のシミュレーションを実施します。搬入経路の確認、天井高・通路幅の検証、ユーティリティ接続の検討まで、計画段階で精度の高い検証が可能です。
導入効果：計画精度向上・設計変更の手戻りゼロを実現

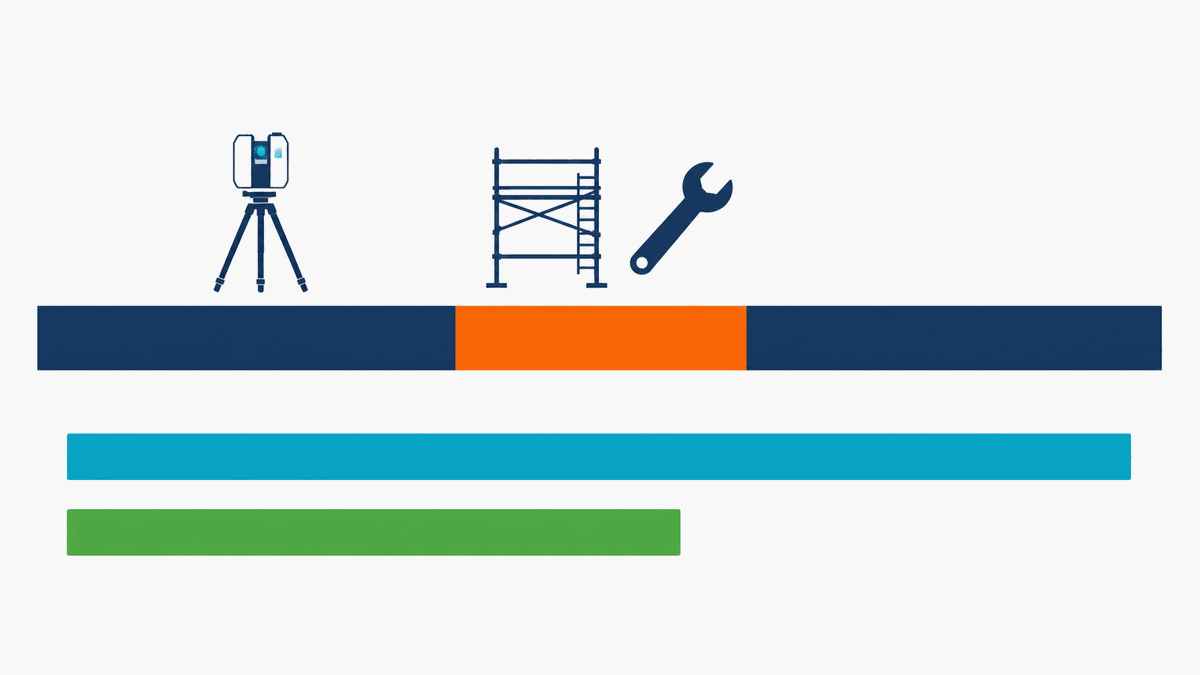

定期修繕の事前検討効率化
定期修繕前に対象エリアを3Dスキャンし、配管ルートや仮設足場の設置計画をデジタル上で事前検討します。関係者間での情報共有がスムーズになり、修繕期間中の作業効率が大幅に向上します。
導入効果：修繕工期30%短縮
料金の目安
| 作業内容 | 料金目安（税別） |
|---|---|
| 配管3Dモデル化（1エリア） | 40万円〜 |
| 工場レイアウト測量 | 50万円〜 |
| 設備更新の干渉チェック | 30万円〜 |
※ 現場の規模・条件により変動します。正確な費用は無料見積もりにてお伝えいたします。
よくある質問
Q.稼働中のプラントでも3Dスキャンは可能ですか？
A.はい、稼働中でも対応可能です。非接触のレーザースキャナを使用するため、設備の運転を停止する必要はありません。定期修繕のタイミングに合わせた計測計画もご提案いたします。
Q.3Dモデルはどのようなソフトで活用できますか？
A.はい、主要なCAD・BIMソフト（AutoCAD、Revit、PDMS、Smart 3Dなど）に対応した形式で納品可能です。お客様がご利用のソフトウェアに合わせたデータ変換もお任せください。

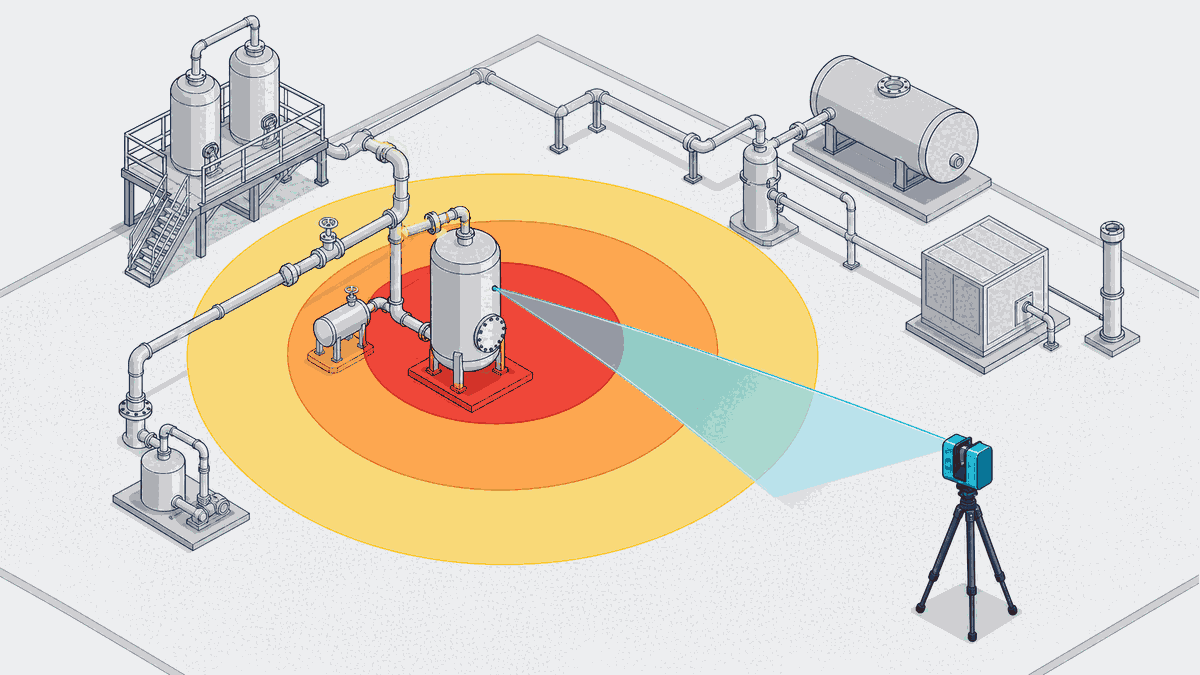

Q.防爆エリアでの測量にも対応していますか？
A.はい、対応しております。防爆認証を取得した測量機器を使用し、安全管理基準を遵守した上で計測を実施いたします。事前に安全計画書を提出し、ご承認いただいた上で作業を行います。
