POINT CLOUD
点群データ作成・処理
点群データとは、3Dスキャンで取得した数百万〜数億の
三次元座標（X・Y・Z）の集合です。
3Dレーザースキャナやドローンで取得した生データは、そのままではノイズや不要な情報を含んでいます。 弊社では、データの合成・ノイズ除去・座標変換といった処理工程を経て、CAD図面やBIMモデルの基礎となるクリーンな点群データを作成します。 成果物は、LAS/E57等の点群フォーマット、DXF/DWGのCAD図面、PDF報告書など、貴社の用途に合わせた形式で納品します。
PROCESS
データ処理の流れ
01
データ取得
地上レーザースキャナ・ドローンで現場の3Dデータを取得します。複数のスキャン位置から取得したデータを統合するための基準点も設置します。
02
レジストレーション（合成）
複数のスキャンデータの座標を一致させ、1つの統合データに合成します。基準点を用いた高精度な位置合わせにより、合成精度±2mm以内を実現します。
03

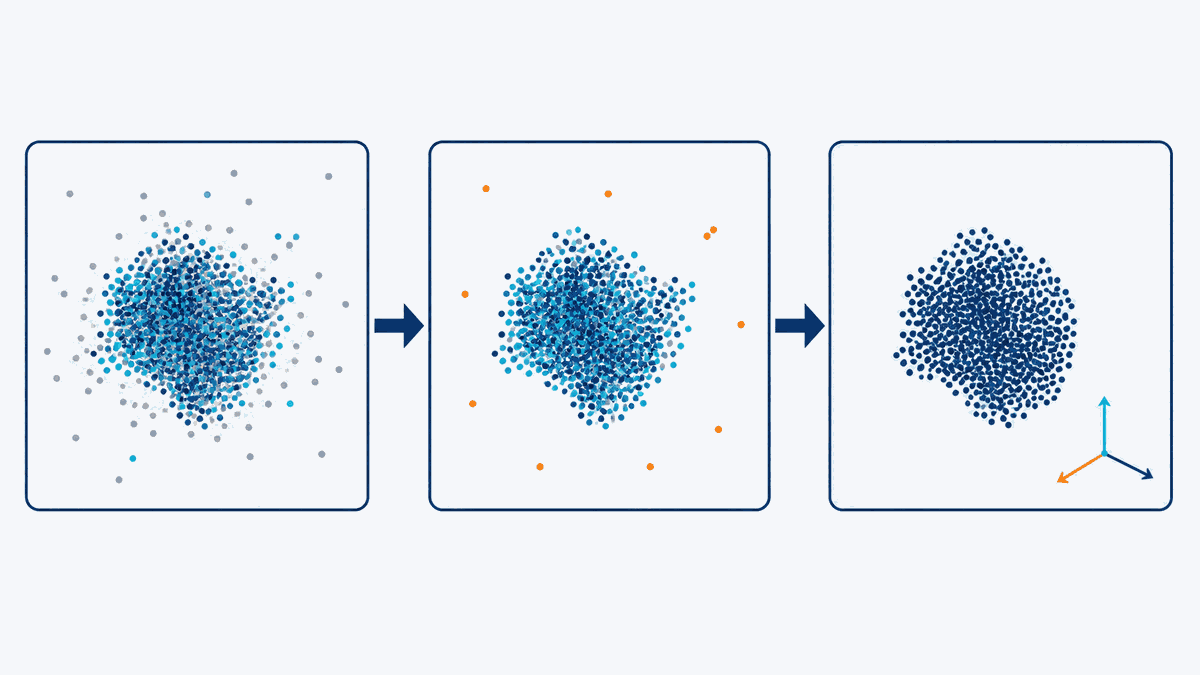

ノイズ除去・フィルタリング
不要な点（通行人・車両・植栽等の一時的な障害物）を除去し、対象物のみのクリーンなデータに仕上げます。
04
座標変換・間引き処理
必要に応じて測地座標系への変換や、データ量の最適化（間引き処理）を行います。後工程のソフトウェアに適したデータ密度に調整します。
05
成果物作成・納品
ご要望に応じて、点群データ（LAS/E57）、CAD図面（DXF/DWG）、断面図・平面図・立面図、3Dモデルなどの成果物を作成・納品します。
DELIVERABLES
納品可能な成果物
| 形式 | ファイル拡張子 | 用途・特長 |
|---|---|---|
| 点群データ | LAS / E57 / PTS / XYZ | 3D座標＋色情報を含む生データ。各種ビューワーで閲覧可能 |
| CAD図面 | DXF / DWG | 平面図・断面図・立面図のCADデータ。AutoCAD等で編集可能 |
| 3Dモデル | OBJ / FBX / IFC | メッシュモデルやBIMモデル。Revit等のBIMソフトで活用可能 |
| オルソ画像 | TIFF / JPEG | 真上から見た正射投影画像。GIS・図面作成の下地として活用 |
| PDF報告書 | 断面図・寸法情報・写真を含む報告書。非専門家にも共有可能 |
STRENGTHS
弊社のデータ処理の強み
取得から加工まで一貫対応
現場での3Dスキャンからデータ処理・図面作成まで、すべて自社で完結します。外注による品質低下やコスト増のリスクがありません。
用途に応じた最適な納品
「BIMソフトで使いたい」「施主への報告書が必要」など、貴社の用途に合わせたフォーマットと精度で納品します。
追加加工にも柔軟に対応
納品後に「別の位置の断面図が必要になった」等の追加要望にも対応可能です。元データを保管しているため、再スキャン不要で対応できます。
